Для того чтобы подшипник качения мог не только вращаться, но и наклоняться в сторону, он должен иметь особую конструкцию. С точки зрения геометрии это может быть обеспечено сферической поверхностью. Сферический роликовый подшипник имеет поверхность такой формы с внутренней стороны наружного кольца.

Подшипники качения Подшипники скольжения Шариковые подшипники Роликовые подшипники Корпуса подшипников Подшипниковые узлы Производители подшипников Игольчатые подшипники

Сферические роликовые подшипники Сферический роликовый подшипник

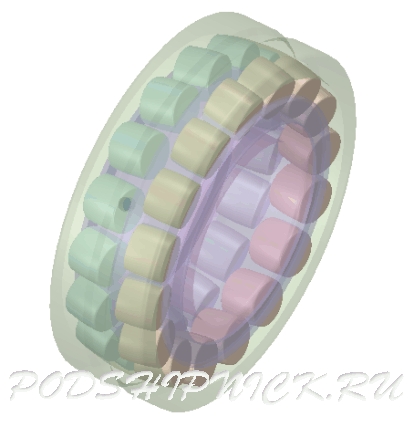

Сферический роликовый подшипник. Модель Модель сферического роликового подшипника

Сферические роликовые подшипники,
сферические роликоподшипники

Ролики в подшипниках данного типа имеют форму выпуклой бочки с плоскими торцами и катятся по дорожкам качения наружного и внутреннего кольца, имеющим сферическую форму. Сферические роликовые подшипники обычно имеют один или два кольцевых ряда роликов и способны выдерживать высокие радиальные или комбинированные радиально-осевые нагрузки. Благодаря этим особенностям внутренней конструкции в сферических подшипниках обеспечивается внутреннее выравнивание, то есть они являются самоустанавливающимися, и способны работать в сложных условиях. Такие подшипники могут выдерживать угловой перекос до 0.5…2 градусов без ущерба для срока службы и грузоподъемности. Однорядный тип предназначен в основном для радиальных нагрузок.


Фильтры
 x  x


Обозначение Габариты (мм)
d D B
BS2-2205-2CS 25 52 23
BS2-2206-2CS 30 62 25
BS2-2207-2CS 35 72 28
BS2-2208-2CS 40 80 28
BS2-2209-2CS 45 85 28
BS2-2210-2CS 50 90 28
BS2-2211-2CS 55 100 31
BS2-2212-2CS 60 110 34
BS2-2213-2CS 65 120 38
BS2-2214-2CS 70 125 38
BS2-2215-2CS 75 130 38
BS2-2216-2CS 80 140 40
BS2-2217-2CS 85 150 44
BS2-2218-2CS 90 160 48
BS2-2220-2CS 100 180 55
BS2-2208-2CSK 40 80 28
BS2-2209-2CSK 45 85 28
BS2-2210-2CSK 50 90 28
BS2-2211-2CSK 55 100 31
BS2-2212-2CSK 60 110 34
BS2-2213-2CSK 65 120 38
BS2-2214-2CSK 70 125 38
BS2-2215-2CSK 75 130 38
BS2-2216-2CSK 80 140 40
BS2-2217-2CSK 85 150 44


Сферические роликоподшипники поставляются с ровным или сферическим посадочным кольцом. Первые могут напрессовываться на вал или удерживаться на нем за счет трения. Вторые же могут устанавливаться на сферический вал, либо фиксироваться на цилиндрическом валу при помощи втулки, гайки и шайбы.

Радиальная грузоподъемность сферических роликоподшипников зависит от соотношения величин радиальной и осевой нагрузок. Для удовлетворительной работы оно должно составлять не менее 4.

В большинстве случаев, сферические роликоподшипники с консистентной смазкой имеют ограничение по скорости (коэффициент скорости DN) не более 100000, с масляной – до 200000 DN. Некоторые сферические роликовые подшипники в определенных условиях могут работать даже при 1 млн. DN, но при таких значениях этого показателя следует изучить документацию производителя подшипников.

Собственно сферические роликоподшипники – двухрядные, имеют внутреннее кольцо с двумя желобами для каждого ряда и наружное кольцо со сферической внутренней поверхностью. Однорядные сферические роликоподшипники обычно называют тороидальными роликоподшипниками, дорожки качения обоих колец в них являются сферическими. Тороидальные подшипники способны выдерживать не только угловой перекос, но и осевой сдвиг.

Сферические роликовые подшипники применяются в мощном промышленном оборудовании, подвергающемся большим нагрузкам и работающем в сложных условиях. Вибрирующее оборудование, такое как камнедробилки и вибросита, может потребовать использования специальных сферических подшипников с очень малыми допусками внешнего кольца и внутренним кольцом из особых сортов стали.
